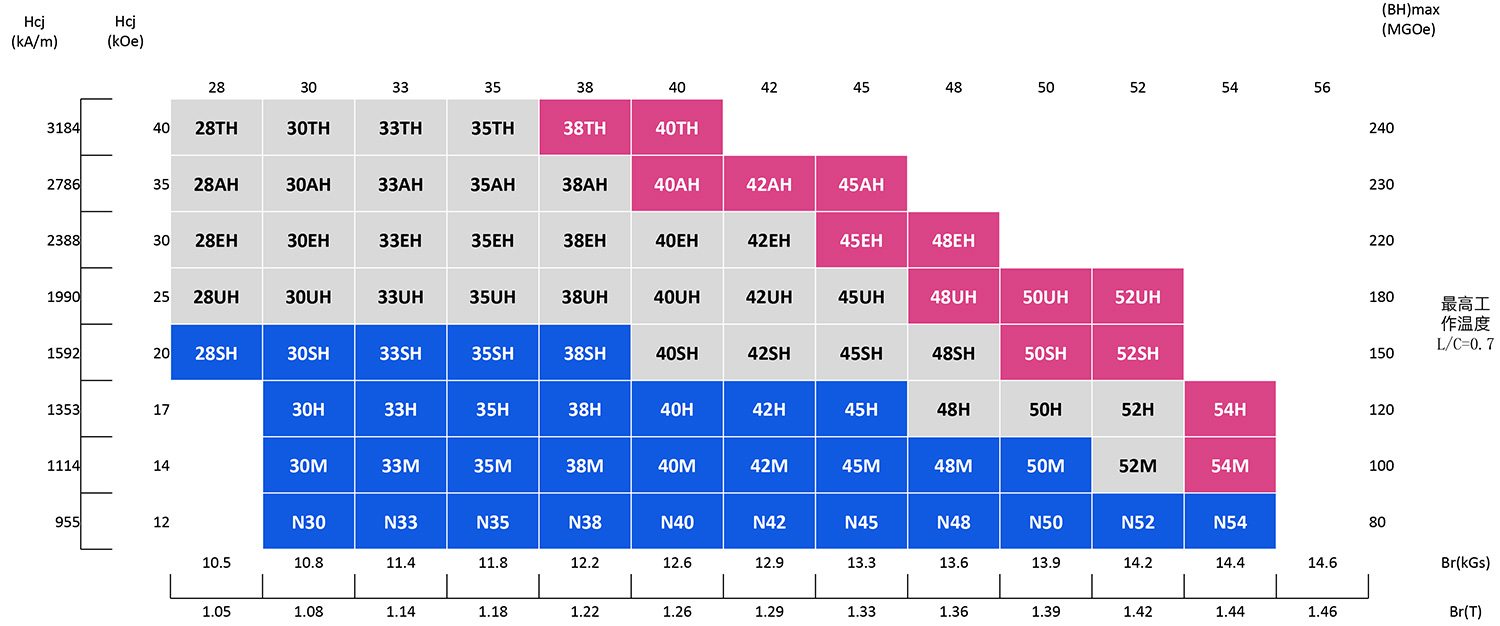

磁体牌号

无需镝（Dy）、铽（Tb）即可生产
常规+GBD | Regular +GBD
只能 GBD | GBD only
实验室规模| Laboratory scale

钕铁硼性能参数表

系列	参数	剩磁（Br）				内禀矫顽力（Hcj）		矫顽力（Hcb）		最大磁能积（BH)max				密度ρ	回复磁导率 μrec	温度系数 (α)		最高工作温度
	单位	T		kGs		kA/m	kOe	kA/m	kOe	kJ/m3		MGOe		g/cm3		αBr	αHcj	℃ （L/D=0 .7)
	牌号	Max	Min	Max	Min	Min	Min	Min	Min	Max	Min	Max	Min	Min		%/℃	%/℃	℃ （L/D=0 .7)
N	N56	1.50	1.46	15.0	14.6	876	11	812	10.2	446	406	56	51	7.50	1.05	-0.12	-0.76	80
	N54	1.48	1.44	14.8	14.4	955	12	892	11.2	438	398	55	50	7.50	1.05	-0.12	-0.76	80
	N52	1.46	1.42	14.6	14.2	955	12	892	11.2	422	390	53	49	7.50	1.05	-0.12	-0.76	80
	N50	1.44	1.39	14.4	13.9	955	12	892	11.2	406	374	51	47	7.50	1.05	-0.12	-0.76	80
	N48	1.42	1.37	14.2	13.7	955	12	892	11.2	390	358	49	45	7.50	1.05	-0.12	-0.76	80
	N45	1.37	1.32	13.7	13.2	955	12	892	11.2	366	342	46	43	7.50	1.05	-0.12	-0.76	80
	N42	1.32	1.28	13.2	12.8	955	12	923	11.6	342	318	43	40	7.50	1.05	-0.12	-0.76	80
	N40	1.28	1.25	12.8	12.5	955	12	923	11.6	326	302	41	38	7.50	1.05	-0.12	-0.76	80
	N38	1.25	1.22	12.5	12.3	955	12	923	11.6	310	287	39	36	7.50	1.05	-0.12	-0.76	80
	N35	1.22	1.17	12.2	11.7	955	12	923	11.6	287	263	36	33	7.50	1.05	-0.12	-0.76	80
M	N54M	1.49	1.44	14.9	14.4	1114	14	1035	13.0	438	398	55	50	7.50	1.05	-0.12	-0.76	100
	N52M	1.46	1.42	14.6	14.2	1114	14	1035	13.0	422	390	53	49	7.50	1.05	-0.12	-0.68	100
	N50M	1.44	1.39	14.4	13.9	1114	14	1035	13.0	406	374	51	47	7.50	1.05	-0.12	-0.68	100
	N48M	1.42	1.37	14.2	13.7	1114	14	1027	12.9	390	358	49	45	7.50	1.05	-0.12	-0.68	100
	N45M	1.37	1.32	13.7	13.2	1114	14	995	12.5	366	342	46	43	7.50	1.05	-0.12	-0.68	100
	N42M	1.32	1.28	13.2	12.8	1114	14	955	12.0	342	318	43	40	7.50	1.05	-0.12	-0.68	100
	N40M	1.28	1.25	12.8	12.5	1114	14	923	11.6	326	302	41	38	7.50	1.05	-0.12	-0.68	100
	N38M	1.25	1.22	12.5	12.3	1114	14	899	11.3	310	287	39	36	7.50	1.05	-0.12	-0.68	100
	N35M	1.22	1.17	12.2	11.7	1114	14	868	10.9	287	263	36	33	7.50	1.05	-0.12	-0.68	100
H	N54H	1.49	1.44	14.9	14.4	1353	17	1083	13.6	438	398	55	50	7.50	1.05	-0.12	-0.66	120
	N52H	1.46	1.42	14.6	14.2	1353	17	1067	13.4	422	390	53	49	7.50	1.05	-0.12	-0.66	120
	N50H	1.44	1.39	14.4	13.9	1353	17	1043	13.1	406	374	51	47	7.50	1.05	-0.12	-0.66	120
	N48H	1.42	1.37	14.2	13.7	1353	17	1027	12.9	390	358	49	45	7.50	1.05	-0.12	-0.66	120
	N45H	1.37	1.32	13.7	13.2	1353	17	995	12.5	366	342	46	43	7.50	1.05	-0.12	-0.66	120
	N42H	1.32	1.28	13.2	12.8	1353	17	955	12.0	342	318	43	40	7.50	1.05	-0.12	-0.66	120
	N40H	1.28	1.25	12.8	12.5	1353	17	923	11.6	326	302	41	38	7.50	1.05	-0.12	-0.66	120
	N38H	1.25	1.22	12.5	12.3	1353	17	899	11.3	310	287	39	36	7.50	1.05	-0.12	-0.66	120
	N35H	1.22	1.17	12.2	11.7	1353	17	868	10.9	287	263	36	33	7.50	1.05	-0.12	-0.66	120
SH	N54SH	1.49	1.44	14.9	14.4	1592	20	1083	13.6	438	398	55	50	7.50	1.04	-0.12	-0.66	150
	N52SH	1.46	1.41	14.6	14.1	1592	20	1059	13.3	414	382	52	48	7.50	1.04	-0.12	-0.66	150
	N50SH	1.44	1.39	14.4	13.9	1592	20	1043	13.1	406	374	51	47	7.50	1.04	-0.12	-0.66	150
	N48SH	1.42	1.37	14.0	13.7	1592	20	1027	12.9	390	358	49	45	7.50	1.04	-0.11	-0.56	150
	N45SH	1.37	1.32	13.7	13.2	1592	20	995	12.5	366	342	46	43	7.50	1.04	-0.11	-0.56	150
	N42SH	1.32	1.28	13.2	12.8	1592	20	963	12.1	342	318	43	40	7.50	1.04	-0.11	-0.56	150
	N40SH	1.28	1.25	12.8	12.5	1592	20	947	11.9	326	302	41	38	7.50	1.04	-0.11	-0.56	150
	N38SH	1.25	1.22	12.5	12.2	1592	20	915	11.5	310	287	39	36	7.50	1.04	-0.11	-0.56	150
	N35SH	1.22	1.17	12.2	11.7	1592	20	884	11.1	295	263	37	33	7.50	1.04	-0.11	-0.56	150
	N33SH	1.17	1.13	11.7	11.3	1592	20	844	10.6	271	247	34	31	7.50	1.04	-0.11	-0.56	150
	N30SH	1.13	1.08	11.3	10.8	1592	20	804	10.1	247	223	31	28	7.50	1.04	-0.11	-0.56	150
UH	N54UH	1.49	1.44	14.9	14.4	1990	25	1083	13.6	438	398	55	50	7.50	1.03	-0.11	-0.50	180
	N52UH	1.46	1.42	14.6	14.2	1990	25	1067	13.4	422	390	53	49	7.50	1.03	-0.11	-0.50	180
	N50UH	1.42	1.39	14.2	13.9	1990	25	1043	13.1	406	374	51	47	7.50	1.03	-0.11	-0.50	180
	N48UH	1.40	1.36	14.0	13.6	1990	25	1031	12.9	390	358	49	45	7.55	1.03	-0.11	-0.50	180
	N45UH	1.36	1.32	13.6	13.2	1990	25	1003	12.6	366	342	46	43	7.55	1.03	-0.11	-0.50	180
	N42UH	1.32	1.28	13.2	12.8	1990	25	971	12.2	342	318	43	40	7.55	1.03	-0.10	-0.50	180
	N40UH	1.28	1.25	12.8	12.5	1990	25	923	11.6	326	302	41	38	7.55	1.03	-0.10	-0.50	180
	N38UH	1.25	1.22	12.5	12.2	1990	25	907	11.4	310	287	39	36	7.55	1.03	-0.10	-0.50	180
	N35UH	1.22	1.17	12.2	11.7	1990	25	860	10.8	287	263	36	33	7.55	1.03	-0.10	-0.50	180
	N33UH	1.17	1.13	11.7	11.3	1990	25	852	10.7	271	247	34	31	7.55	1.03	-0.10	-0.50	180
	N30UH	1.13	1.08	11.3	10.8	1990	25	812	10.2	247	223	31	28	7.55	1.03	-0.10	-0.50	180
EH	N48EH	1.40	1.36	14.0	13.6	2388	30	1051	13.2	390	358	49	45	7.60	.03	-0.10	-0.45	200
	N45EH	1.36	1.32	13.6	13.2	2388	30	1031	12.9	366	342	46	43	7.60	1.03	-0.10	-0.45	200
	N42EH	1.32	1.28	13.2	12.8	2388	30	970	12.2	342	318	43	40	7.60	1.03	-0.10	-0.45	200
	N40EH	1.28	1.25	12.8	12.5	2388	30	947	11.9	326	302	41	38	7.60	1.03	-0.10	-0.45	200
	N38EH	1.25	1.22	12.5	12.2	2388	30	915	11.5	310	287	39	36	7.60	1.03	-0.10	-0.45	200
	N35EH	1.22	1.17	12.2	11.7	2388	30	884	11.1	287	263	36	33	7.60	1.03	-0.10	-0.45	200
	N33EH	1.17	1.13	11.7	11.3	2388	30	860	10.8	271	247	34	31	7.60	1.03	-0.10	-0.45	200
	N30EH	1.13	1.08	11.3	10.8	2388	30	820	10.3	247	223	31	28	7.60	1.03	-0.10	-0.45	200
AH	N45AH	1.36	1.32	13.6	13.2	2786	35	995	12.5	366	342	46	43	7.60	1.03	-0.10	-0.45	230
	N42AH	1.32	1.28	13.2	12.8	2786	35	970	12.2	342	318	43	40	7.60	1.03	-0.10	-0.45	230
	N40AH	1.28	1.25	12.8	12.5	2786	35	947	11.9	326	302	41	38	7.60	1.03	-0.10	-0.45	230
	N38AH	1.25	1.22	12.5	12.2	2786	35	915	11.5	310	287	39	36	7.60	1.03	-0.10	-0.45	230
	N35AH	1.20	1.17	12.0	11.7	2786	35	883	11.1	287	263	36	33	7.60	1.03	-0.10	-0.45	230
	N33AH	1.17	1.11	11.7	11.1	2786	35	844	10.6	271	239	34	31	7.60	1.03	-0.10	-0.45	230
	N30AH	1.13	1.07	11.3	10.7	2786	35	812	10.2	247	215	31	27	7.60	1.03	-0.10	-0.45	230

备注：

(1) 计算温度系数的温度区间划分为：H档及以下，ΔT:20-100℃； SH档及以上，ΔT:20-150℃ , 温度系数仅作参考，详细退磁曲线请和我们销售人员联系。

(2) 最高工作温度是指：Ø10*7mm 标准柱（或者符合直径D、高度L: L/D=0.7）开路情况下高温2小时且恢复到室温后的磁通与未加热前室温下的磁通对比，损失≤5%的最高温度。

钕铁硼生产流程

01

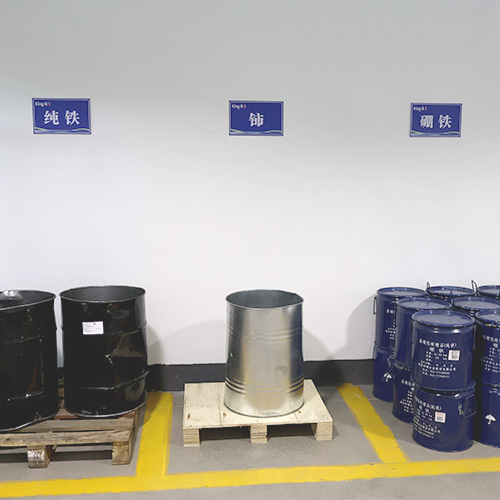

配料
02

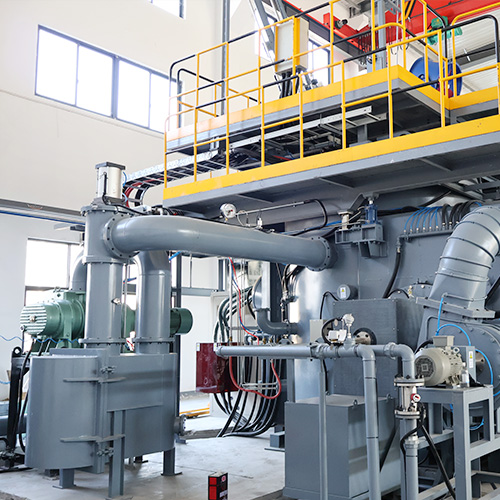

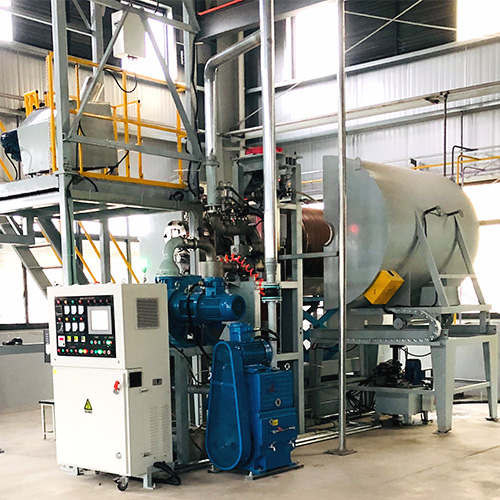

熔炼
03

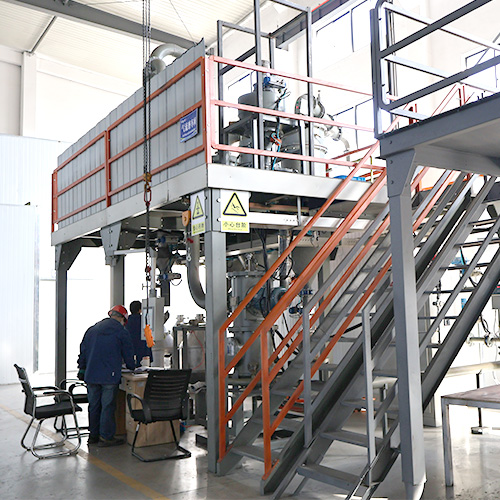

氢破
04
制粉
05

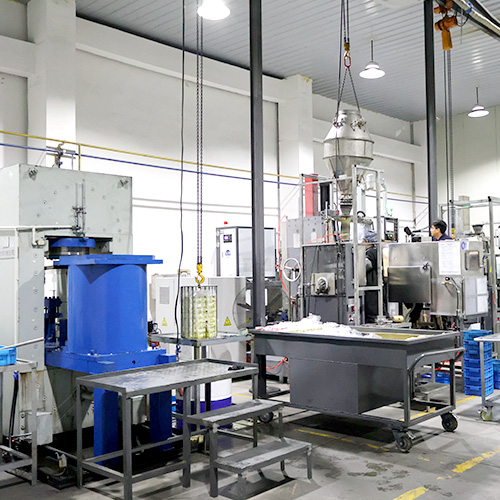

成型
06

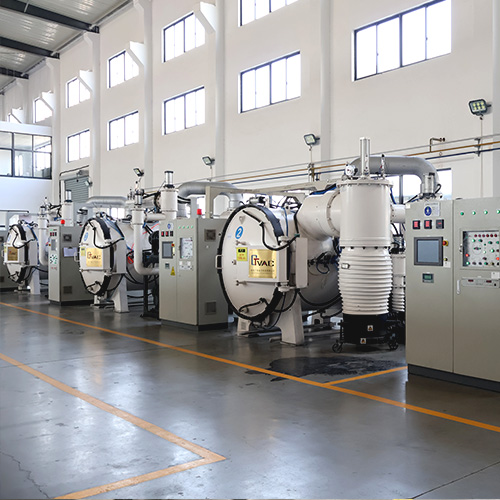

烧结
07

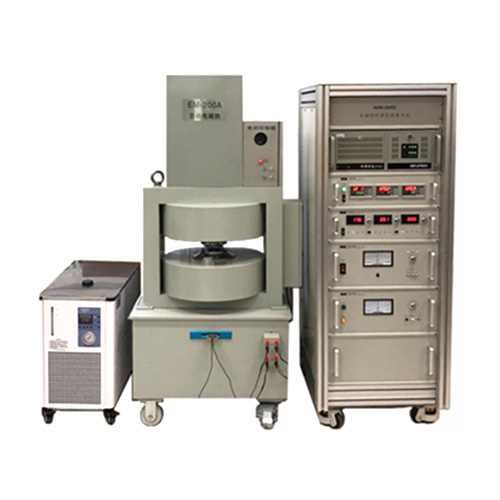

检测
08

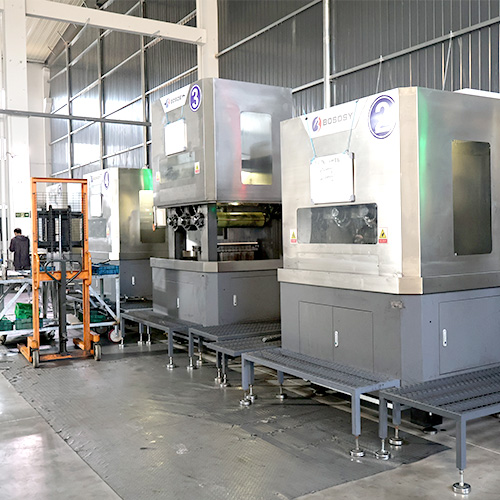

切片
09
电镀
10

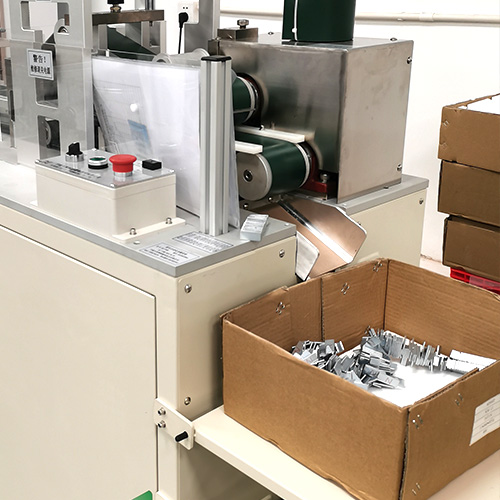

充磁包装

钕铁硼退磁曲线

35SH
38UH
45SH
48H
48UH
52H

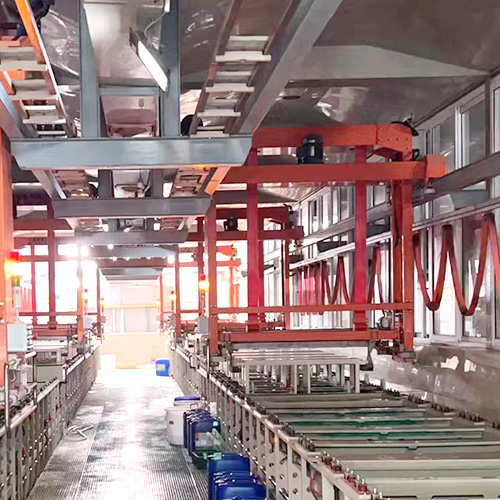

电镀能力

镀层类别	镀层符号	颜色	镀层厚度(μm)	镀层表面防护能力比较			建议使用温度(°C)
镀层类别	镀层符号	颜色	镀层厚度(μm)	中性盐雾试验	湿热试验	压力测试(PCT)试验	建议使用温度(°C)
镍/滚镀	Ni	亮银色	10 - 20	★★★★★	★★★★★	★★★★★	≤200
镍/挂镀	Ni	亮银色	10 - 20	★★★★	★★★★★	★★★★★
三价铬锌/蓝白锌/滚镀	Zn	蓝白	5 - 10	★★★★	★★★	★★★	≤160
三价铬锌/蓝白锌/挂镀	Zn	蓝白	5 - 10	★★★	★★★	★★★
三价铬彩锌/滚镀	Color Zn	亮彩色	5 - 10	★★★		★★★
三价铬彩锌/挂镀	Color Zn	亮彩色	5 - 10	★★★		★★★
镍 + 化学镀镍/滚镀	Ni + Chemical Ni	暗银色	12 - 20	★★★★★	★★★★★	★★★★	≤200
镍 + 化学镀镍/挂镀	Ni + Chemical Ni	暗银色	12 - 20	★★★★	★★★★★	★★★★
镍 + 铬	Ni + Cr	暗黑色	12 - 20	★★★★	★★★★★	★★★★★	≤200
特氟龙	Teflon	黑灰色		★★★	★★★	★★★	≤200
镍 + 黑镍 + 特黑镍	Ni + Black Ni	黑色	12 - 20	★★★★★	★★★★★	★★★★★	-
镍 + 锡	Ni + Sn	亮银色	12 - 20	★★★★	★★★★★	★★★★★	-
镍 + 银	Ni + Ag	银色	12 - 20	★★★★	★★★★★	★★★★★	-
镍 + 金	Ni + Au	金色	10 - 20	★★★★	★★★★★	★★★★★	-
环氧树脂	EPOXY	黑色	10 - 20	★★★★★	★★★★★	★★★★	≤130
镀铜镍/镀铜 + 环氧树脂	POXY	黑色	15 - 25	★★★★★	★★★★	★★★	≤120
磷化/钝化	phosphatization/Passivation	<黑灰色	1 - 3	——	——	——	≤240
纳米涂层	Nano coating	亮灰色	20 - 30	★★★★★★★	★★★★★★★	★★★★★★★★	≤350
